Analogt verkstadsskjutmått, mätområde 0-1000 mm, främre skänklar 150 mm, med bakre skänklar för invändiga mätningar, längd 54 mm, rostfritt stål, matt krompläterad skala, nonius 0,05 mm eller 1/128 inch, finjustering, låsskruv, leverans i trälåda

Beskrivning

Schut verkstadsskjutmått, mätområde 0-1000 mm, med Typ I mätknivar är ett stort vernierskjutmått i rostfritt stål från Schut ECONOMY LINE — utrustat med övre mätkniv-käftar (Typ I) för invändig mätning av spår, urtag, försänkningar och borrhåls-öppningar som de undre utvändiga käftarna inte når. De vanliga utvändiga käftarna hanterar utvändig mätning på gjutgods, svetskonstruktioner och långt material; de övre kniv-käftarna går in i smala invändiga former.

Verniergradering 0.05 mm / 1/128 inch (standard reading). Utvändig käftlängd 150 mm, inre kniv-käftlängd 54 mm, invändigt mätsteg 20 mm. Matt-kromad balk och vernier ger bländfri avläsning. Etsad (ej målad) gradering överlever kylvätska, spån och olja.

Användning: utvändig mätning — öppna undre käftar, skjut på arbetsstycket, stäng med tum-rullen tills kontakt känns utan böjning. Invändig mätning — sätt övre kniv-käftar inne i spåret/urtaget, expandera tills knivarna berör väggarna. För inre stegmätning använd baksidan av undre käftar (höjd 20 mm). Lås med skruven och läs av huvudskalan plus vernier.

Egenskaper

• Stort vernierskjutmått i rostfritt stål med Typ I mätknivar, ECONOMY LINE
• Mätområde 0-1000 mm
• Vernier 0.05 mm / 1/128 inch
• Finjustering för repeterbar kontakt
• Typ I övre mätknivar för invändiga spår och urtag
• Matt-kromad balk och vernier (bländfri)

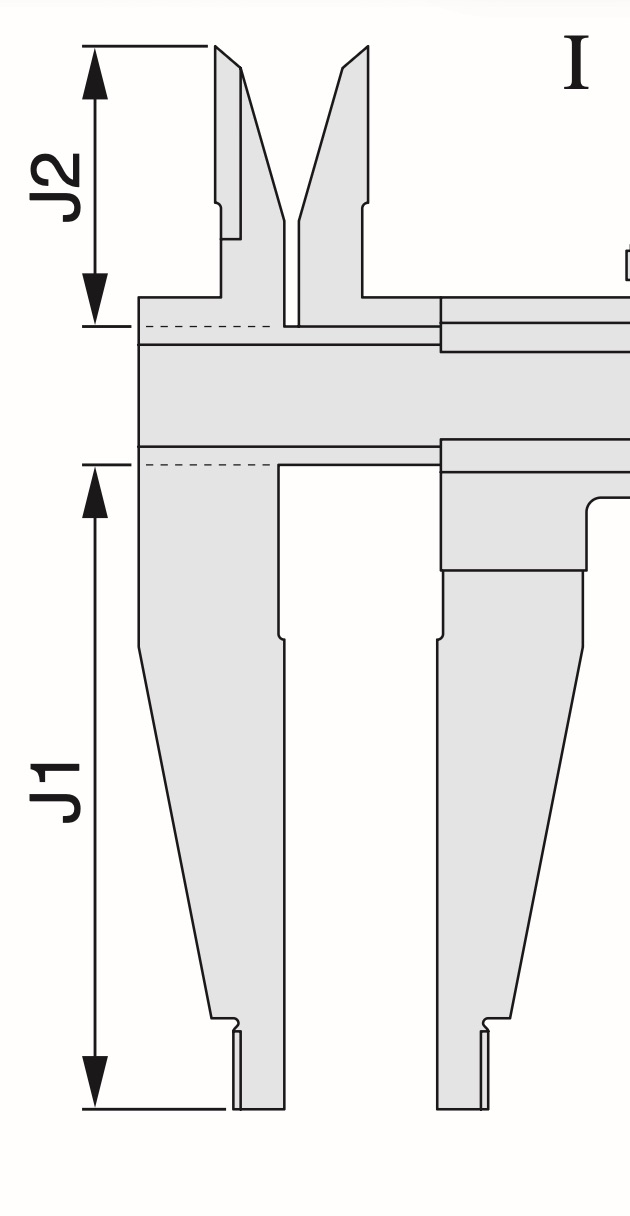

• Utvändig käftlängd J1 150 mm
• Inre kniv-käftlängd J2 54 mm

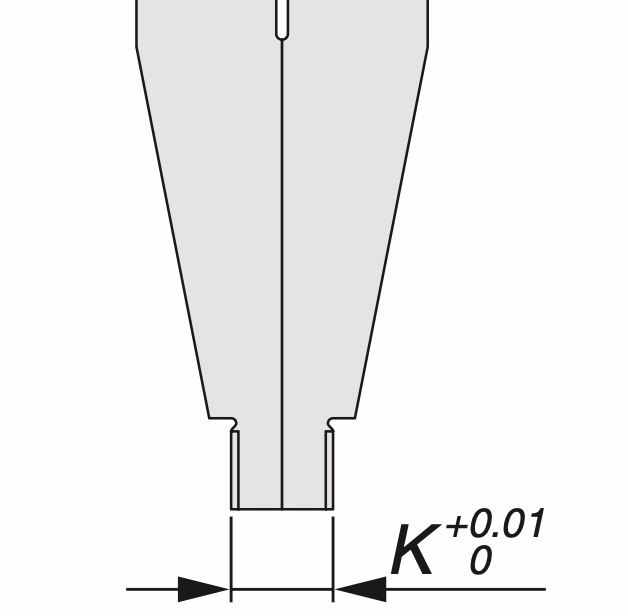

• Invändigt mätsteg K 20 mm

Specifikationer

Kompatibla tillbehör

Schut skyddsfodral för skjutmått, kalibreringscertifikat (ISO 17025), Schut inställningsstandarder för periodisk verifiering, Schut hålmätar-set för efterföljande invändig mätning när kniv-käftgeometrin är för grov.
